РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО ПЕРЕКЛЮЧЕНИЯ
С РАЗЪЕДИНИТЕЛЕМ РУ-825ПП-Р-УХЛ1

РУ-825ПП предназначен для работы в тяговой сети депо метрополитена в качестве устройства коммутации цепей питания контактных рельсов.

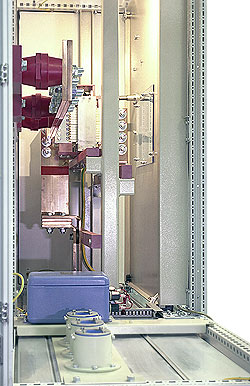

РУ-825ПП конструктивно выполнен в виде металлического двухсекционного шкафа двухстороннего обслуживания. В правой секции установлен один разъединитель типа EDT 40 с видимым двойным разрывом. В левой секции выведена шина для подключения кабелей. Шкаф имеет двери, закрываемые при помощи ключа. Дверь правой секции снабжена обзорным окном для наблюдения за положением контактов разъединителя.

Разъединитель установлен в задней части шкафа, а ручной привод выведен в переднюю часть. Переднюю и заднюю части шкафа разделяет панель с обзорным окном. Вал привода разъединителя управляется от редуктора.

Шкаф устанавливается на основание.

К входной шине разъединителя могут присоединяться 3 кабеля сечением 625 мм². Кабели вводятся в шкаф снизу через гермовводы. Сзади шкафа выводится выходная шина для соединения с контактным рельсом.

Силовым коммутирующим устройством является разъединитель двухполюсный постоянного тока типа ЕDT-40. Разъединитель используется в схеме питания контактных рельсов тяговой сети депо метрополитена для подключения и отключения цепей плюс 825 В.

Управление разъединителем осуществляется редуктором при условии отсутствия нагрузки. Ручка редуктора имеет фиксированные крайние положения. Включение (отключение) разъединителя осуществляется путем переключения ручки редуктора в положение «Разъединитель включен» («Разъединитель отключен»).

Состояние разъединителя (включено – отключено) определяется через обзорные окна по положению контактных ламелей.

Нормальная работа РУ-825ПП-Р-УХЛ1 обеспечивается при следующих условиях:

• высота установки над уровнем моря не более 1000 м;
• верхнее рабочее значение температуры окружающей среды плюс 40 °С;
• нижнее значение температуры окружающего воздуха минус 60 °С;
• верхнее значение относительной влажности воздуха при температуре плюс 25 °С - 100 %;
• верхнее рабочее значение атмосферного давления 800 мм рт.ст.;
• нижнее рабочее значение атмосферного давления 650 мм рт.ст.;
• атмосфера типа II и (или) I;
• окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров.

Таблица 1. Основные технические данные РУ-825ПП-Р-УХЛ1

Наименование параметра	Значение
Номинальное рабочее напряжение, В	1000±5 %
Номинальный ток силовой цепи, А	4000
Тип силовых разъединителей	EDT40
Номинальное напряжение питания цепи освещения	220/12 В,  50 Гц
Охлаждение	естественное воздушное
Степень защиты по ГОСТ 14254-96	IP54

ОДНОЛИНЕЙНАЯ СХЕМА РУ-825ПП

ГАБАРИТНЫЙ ЧЕРТЕЖ РУ-825ПП-Р-УХЛ1
