Распределительное устройство с линейным разъединителем РУ-825ЛР

Шкафы линейных разъединителей предназначены для включения и отключения обесточенных участков контактного рельса 825 В метрополитена.

Обеспечивают коммутацию питающей линии 825 В номинальным током 4000А.

Изготавливаются в оболочке фирмы RITTAL (Германия) и представляют собой комплектное устройство одностороннего обслуживания.

Состоит из двух отсеков:

• отсек с разъединителем и приводом;
• отсек управления.

Имеются несколько модификаций шкафов в зависимости от количества и расположения подключаемых силовых кабелей и силовых шин на входе и выходе.
Имеется возможность управления приводом разъединителя в местном или дистанционном режимах.
Применяются комплектующие ведущих мировых производителей.
Степень защиты IP54.

Отличительными особенностями изделий являются: высокая степень унификации и надежности, снижение габаритных показателей, снижение времени на ремонтно – восстановительные работы, легкость, удобство и безопасность обслуживания, возможность визуального контроля за состоянием разъединителя.
Шкафы линейных разъединителей взаимозаменяемы с используемыми шкафами на существующих линиях метрополитена.
По надежности, качеству функционирования, удобству и безопасности обслуживания шкафы линейных разъединителей соответствует уровню лучших образцов передовых зарубежных фирм – изготовителей электротехнического оборудования.
В изделиях обеспечивается электробезопасность при выполнении работ по обслуживанию привода, цепей управления и телесигнализации, при коммутации силовой цепей, находящейся под напряжением, удобство в эксплуатации, надежность, облегчается техническое обслуживание, т.е. существенно повышается его технический уровень по сравнению с существующими шкафами пункта питания действующих линий метрополитена.

На двери отсека управления выполнено обзорное окно для визуального наблюдения за работой разъединителя. В верхней части двери установлен шкафчик с кнопками управления разъединителем и выключателем освещения. Шкафчик имеет дверцу, которая снабжена замками, закрывающимися при помощи съемной ручки-ключа.

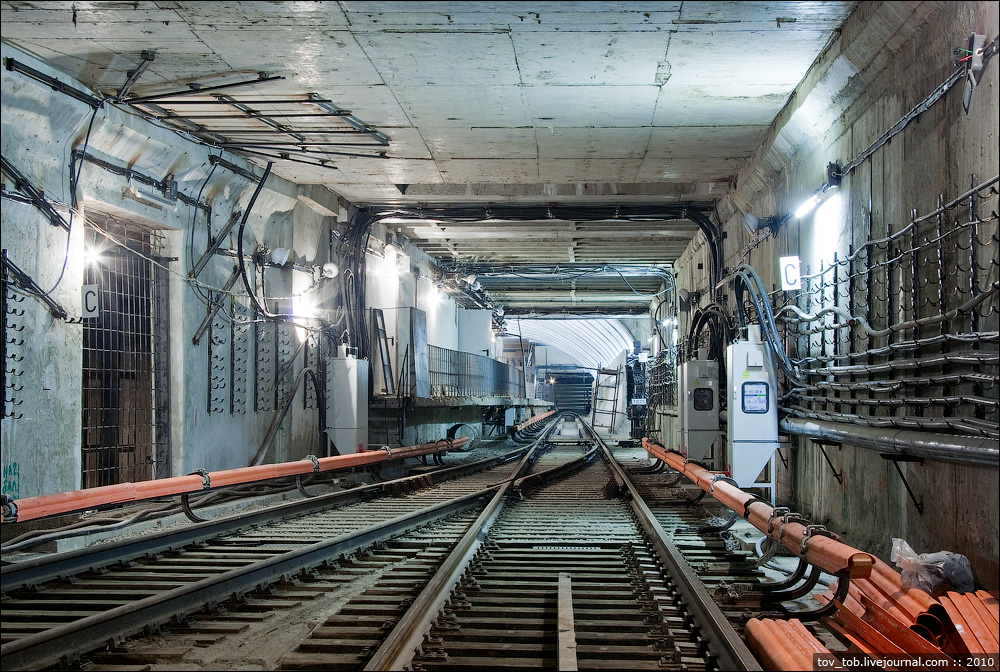

Подключение силовых кабелей к разъединителю производится сверху через кабельные зажимы и специальные морские гермовводы, установленные на крыше. Гермовводы обеспечивают самую высокую степень герметизации в условиях работы оборудования в тоннелях метрополитена. Подключение силовой шины к разъединителю производится снизу через отверстие в изоляционной панели, установленной на днище.

ГАБАРИТНЫЙ ЧЕРТЕЖ РУ-825ЛР
