РАСПРЕДЕЛИТЕЛЬНЫЕ УСТРОЙСТВА СЕРИИ РУ-825 ПК

Устройство распределительное РУ-825ПК предназначено для работы в тяговых сетях метрополитена напряжнием 825 В постоянного тока в качестве шкафов для подключения кабелей в тоннеле и депо.

Конструктивно РУ-825ПК состоит из шкафа одностороннего обслуживания и основания. Используются конструктивы производства RITTAL. В шкафу установлены силовые шины, к которым присоединяются кабели.

Шины выходят вниз через днище для подключения к контактному рельсу. Сбоку на шкафу установлены рамы механического крепления кабелей. Основание предназначено для установки шкафа на штатном месте.

Шкафы изготавливаются как для наружной установки (в депо), так и для внутренней установки (в тоннеле).

Наименование параметра	Значение
1. Рабочее напряжение, В	825
2. Номинальный рабочий ток, A	4000
3. Испытательное напряжение, кВ	24
4. Степень защиты	IP 33
5. Количество присоединяемых кабелей, сеч. 625 мм2, шт.	4
6. Модификации: РУ-825ПК-Л-УХЛ4,  РУ-825ПК-П-УХЛ2	левое правое
7. Габаритные размеры, не более, мм	500 х 1660 х 810
8. Масса, не более, кг	70

            ОДНОЛИНЕЙНАЯ СХЕМА РУ-825ПК

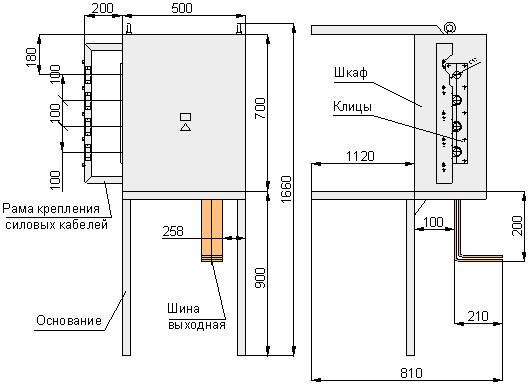

                                                  ГАБАРИТНЫЙ ЧЕРТЕЖ РУ-825ПК
