Основные технические параметры рекуператоров
| Наименование параметра |
Ед.
изм. |
Значение |
| Тип рекуператора |
- |
И-ПТП-800-825-50-6 |
И-ПТП-1,6к-825-50-12 |
И-ПТП-3,2к-825-50-12 |
| Номинальное выходное напряжение |
kV |
6,3; 10; 35 (±10 %) |
| Частота выходного напряжения |
Hz |
50 (60) ±1 |
| Число фаз выходного напряжения |
- |
3 |
| Количество вводов |
- |
1 |
| Режим работы |
- |
повторно-кратковременный S3, ПВ = 40 % |
| Номинальное входное напряжение |
V |
825 (750) |
| Диапазон регулирования уставки рекуперации |
V |
810..900 (725...850) |
| Номинальный инвертируемый ток |
A |
800 |
1600 |
3200 |
| Максимальная кратность перегрузки по току |
- |
1,5 |
| Длительность перегрузки |
s |
30
1 раз в 10 min, при этом среднеквадратичное значение тока за каждые 15 мин не должно превышать номинальное значение тока |
| Вид охлаждения |
- |
Воздушное, комбинированное * |
| Коэффициент полезного действия, не менее |
% |
96 |
| * - способ охлаждения, при котором используется естественное воздушное охлаждение тиристоров, а установленные в секциях вентиляторы включаются автоматически, кратковременно, при повышении температуры контрольных точек до установленного уровня и отключаются при снижении температуры. |

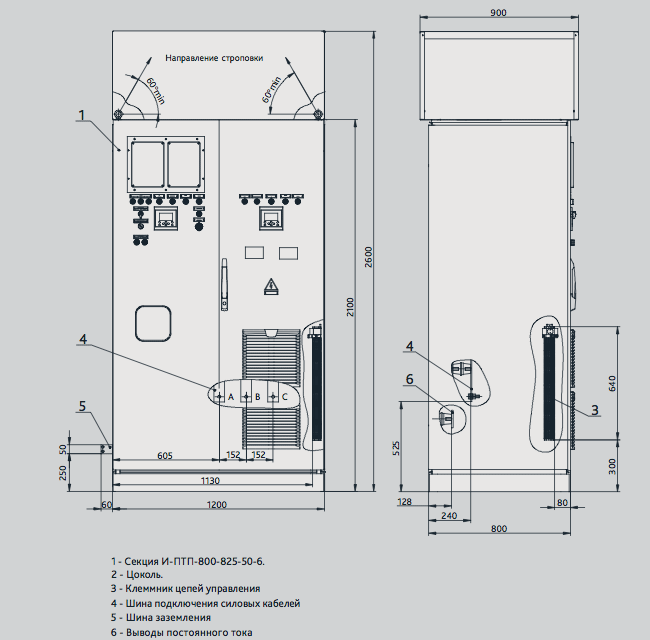

ГАБАРИТНЫЕ РАЗМЕРЫ ПС И-ПТП-800-825-50-6-УХЛ4

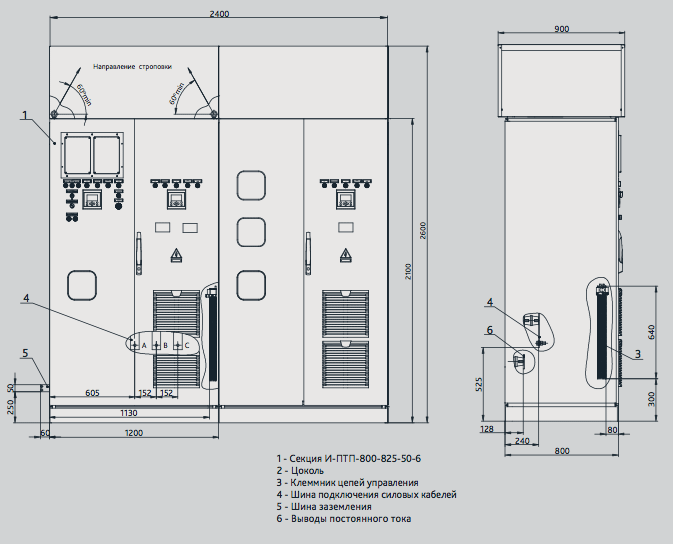

ГАБАРИТНЫЕ РАЗМЕРЫ ПС И-ПТП-1,6К-825-50-12-УХЛ4

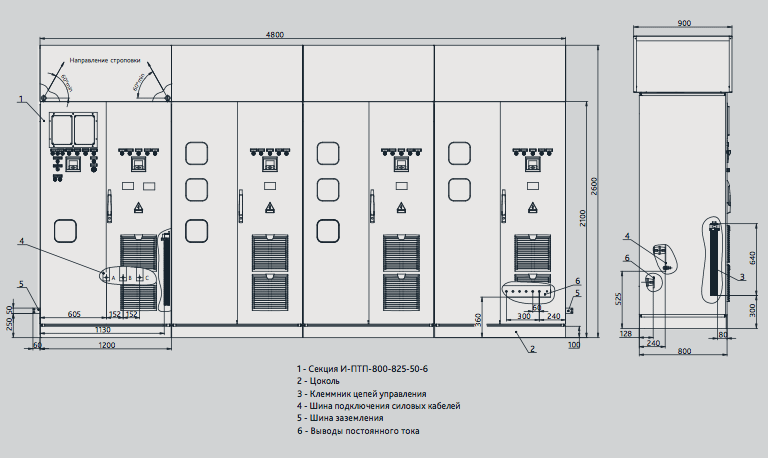

ГАБАРИТНЫЕ РАЗМЕРЫ ПС И-ПТП-3,2К-825-50-12-УХЛ4
