ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ
СЕРИИ РУ-825 ДЛЯ ПОДСТАНЦИЙ МЕТРОПОЛИТЕНА
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Нормальная работа РУ-825 обеспечивается в стационарных закрытых сооружениях тяговых подстанций при следующих условиях:
- высота установки над уровнем моря: до 1000 м;
- температура окружающей среды: от +1 °С до + 40 °C;
- относительная влажность воздуха: до 80 % при температуре 25 °С.
РУ-825 не предназначены для работы в следующих условиях:
- в среде, насыщенной токопроводящей пылью;
- в среде, содержащей едкие газы и пары;
- во взрывоопасной среде;
- под непосредственным воздействием солнечной радиации.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Таблица 1. ОСНОВНЫЕ ПАРАМЕТРЫ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ СЕРИИ РУ-825
|
Наименование параметра |
Ед.изм. |
Значение |
| Номинальное напряжение |
V |
750, 825 |
1500 |
| Максимальное рабочее напряжение |
V |
1000 |
2000 |
| Номинальное напряжение изоляции |
V |
3000 |
| Номинальный ток силовой цепи |
A |
до 6000* |
| Испытательное напряжение |
kV |
15 |
| Тип быстродействующего выключателя |
- |
UR 26-81 (82), UR 36-81 (82), UR 40-81 (82), UR 60-81 (82) |
| Электродинамическая стойкость |
kА |
80
|
| Номинальная отключающая способность в безиндуктивной цепи, пиковая/номинальная |
kА/ kА |
180/125 |
| Управление |
- |
микропроцессорное |
| Уставка защиты обратного тока |
А |
от 0.05-1 Iном
|
| Номинальное напряжение цепей управления |
V |
110, 220 |
| Номинальное напряжение цепей освещения постоянного тока |
V |
24
|
| Номинальное напряжение цепей сигнализации постоянного тока |
V |
24 |
| Охлаждение |
- |
естественное воздушное
|
| Степень защиты |
- |
IP43 |
*- изготовление распределительных устройств с параметрами, отличающимися от указанных, производится по специальному заказу

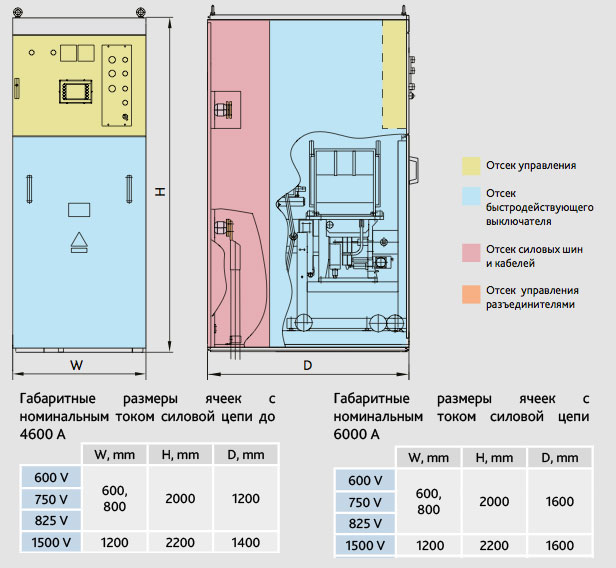

ГАБАРИТНЫЙ ЧЕРТЕЖ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ РУ-825

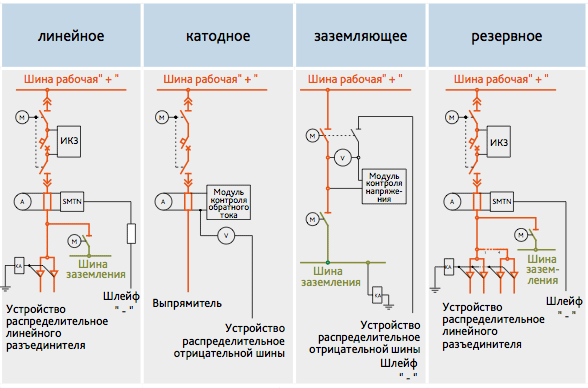

ОДНОЛИНЕЙНЫЕ СХЕМЫ РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ РУ-825
