ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВЫПРЯМИТЕЛЕЙ СЕРИИ В-ТПЕД
ДЛЯ ТЯГОВЫХ ПОДСТАНЦИЙ МЕТРОПОЛИТЕНА
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- высота над уровнем моря до 1500 м.
- предельные рабочие значения температуры окружающего воздуха:
- верхнее - плюс 40 °С;
- нижнее: - плюс 1 °С.
- рабочие значения атмосферного давления:
- верхнее - 106,7 кПа (800 мм рт. ст.);
- нижнее - 86,6 кПа (650 мм рт. ст.);
- нижнее предельное - 84,0 кПа (630 мм рт. ст.)
- верхнее значение относительной влажности - 80 % при 25 °С
- среднемесячное значение влажности в наиболее теплый и влажный период 65 % при 20 °С, продолжительность воздействия 12 месяцев
- преобразовательная секция не предназначена для работы в следующих условиях:
- в среде, насыщенной токопроводящей пылью;
- в среде, содержащей едкие газы и пары;
- во взрывоопасной среде.

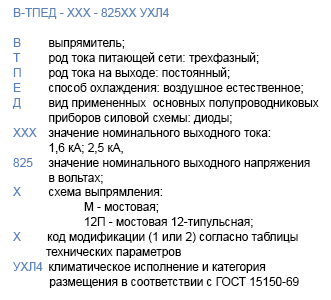

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
Таблица 1. ОСНОВНЫЕ ПАРАМЕТРЫ ВЫПРЯМИТЕЛЕЙ
| Наименование параметра |
Исполнения выпрямителей по номинальному напряжению |
| 750 V, 825 V |
1500 V |
| Номинальное напряжение |
V |
750* |
1500 |
| Номинальный ток |
A |
1600...4000* |
2000...4000* |
| Напряжение сети собственных нужд |
V |
~110/220 |
| Схема выпрямления |
|
мостовая (6-пульсовая, 12-пульсовая) |
| Номер схемы соединений (согласно EN 50328) |
|
8,9,12 |
| Тип охлаждения выпрямителя |
|
естественное, принудительное |
| Класс нагрузки (согласно EN50328) |
|
VI*
|
| Максимальная температура окружающей среды |
°С |
40* |
| Высота над уровнем моря |
m |
1000 |
| IP класс (согласно IEC60529) |
|
IP21 |
*другие значения - по запросу

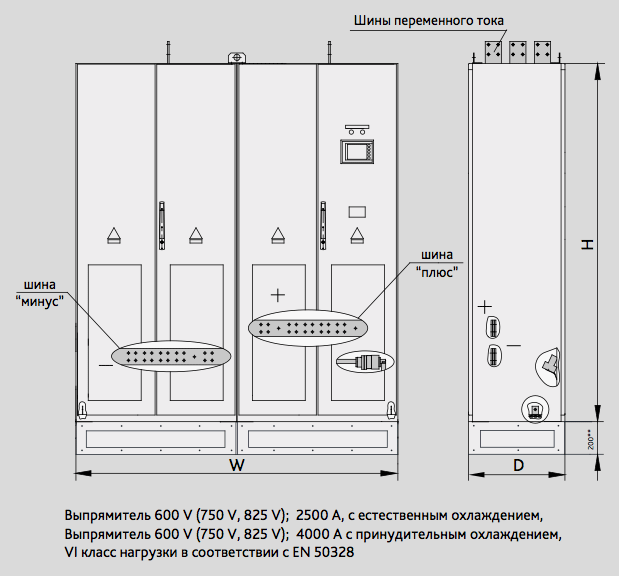

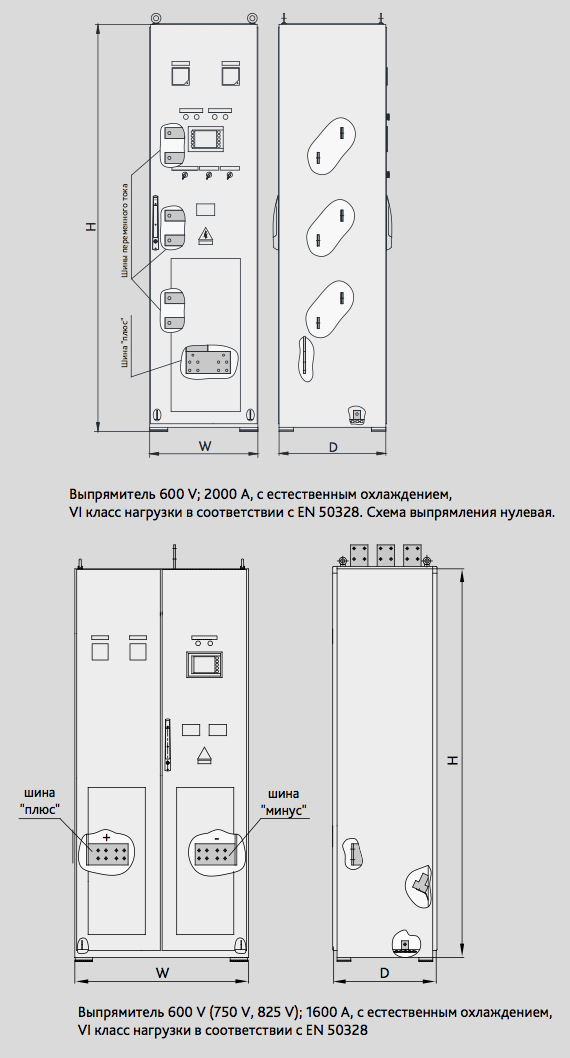

ГАБАРИТНЫЕ ЧЕРТЕЖИ ПРЕОБРАЗОВАТЕЛЬНЫХ СЕКЦИЙ В-ТПЕД
|
Номинальное
выходное
напряжение, V
|
Номинальный
выходной ток, А
|
Схема выпрямления
согласно
EN 50328
|
Тип охлаждения
выпрямителя
|
W (Ширина),
mm*
|
H (Высота),
mm*
|
D (Глубина),
mm*
|
| 600 |
2000 |
- |
естественное |
600 |
2200 |
600 |
600,
750,
825 |
1600 |
8 |
естественное |
1000 |
2200 |
600 |
| 9 |
1200 |
| 2500 |
8 |
естественное |
2000 |
2200 |
600 |
| 9 |
| 4000 |
8 |
естественное
принудительное
|
4800 |
2200 |
800
|
| 9 |
2400
|
